現如今，國內外學者對擠壓-犁削刀具如何散熱這一問題給予了高度關注。熱管是通過液體的蒸發和凝結來傳遞熱量的，目前，微小型熱管在各個領域得到了廣泛運用。梁良、全燕鳴對熱管刀具的設計和散熱性能進行了測試，訾克明、陳勁松對熱管技術在高速干切削加工中的應用進行了研究，劉志軍、全燕鳴對熱管銑刀散熱的基本結構和關鍵參數進行了優化，周小青、孫濤、杜冬東、馬飛對ABAQUS旋轉熱管磨具進行了有限元分析。這些研究為微熱管技術的發展奠定了基礎。
根據得出點的位移分量用幾何方程算出應變分量，然后用物理方程算出應力分量。結構離散化、單元分析和整體分析這三步是有限元法分析的一般步驟。具體步驟為：①結構離散化。結構被離散成一定限制內很小的單元，然后通過節點銜接每個單元和單元與邊界。②建立整體剛度矩陣，構建整體平衡方程。③根據單元在全局坐標系中的位置，通過排列疊加，為不同的單元建立剛度矩陣，然后得出整體剛度矩陣Kσ的結構。④對節點載荷列陣組進行集成，使其作用在各單元上，從而求出整體載荷陣列P，最終列出節點的平衡方程。在單個節點受力平衡的基礎上，構建結構的整體平衡方程。
有限元模型的建立。當擠壓-犁削時，因?yàn)閱锡X刀具的前刀面是對稱分布的，所以在反向作用力下的前刀面會使工件前面出現塑性變形。根據阻力最小原理，此刻在前刀面的交匯處，即中間切削刃出現的金屬流動會發生干涉現象，而中間切削刃從中將金屬切開分流是避免這一現象發生的唯一途徑。
選用了UG作為刀具的三維造型軟件，擠壓角為90°，然后優化建模，截取一個齒作為分析對象，并導入到Ansys Workbench中進行分析。
選擇了比較常用的W18Cr4V材料，其密度為8260 kg/m3，彈性模量為2.25×e5 MPa。根據材料屬性，在Engineering Data中修改了材料相應的屬性，如圖所示。
自動劃分網格主要是根據實體的幾何性自動檢測，對于那些可以自動掃掠的實體，就進行六面體網格劃分。使用六面體網格劃分方法可以減少單元的數量，提高運算效率。掃掠網格時，要在某個指定的方向上進行，然后生成六面體或棱柱單元。掃掠網格對實體的要求比較嚴格，要求實體在某一個方向上具有相同的拓?fù)浣Y(jié)構。
刀齒模型是擠壓-犁削刀具的一個刀齒，這里選擇的加工工件材料為純銅，速度為51mm/s，擠壓-犁削深度為0.5mm，受力主要集中在刀刃上，有徑向力和軸向力，按犁削條件最惡劣的情況（Fx，F(xiàn)z集中作用于切削刃部分）158 MPa進行模擬加載。加載時，在刀齒內部施加固定約束力。

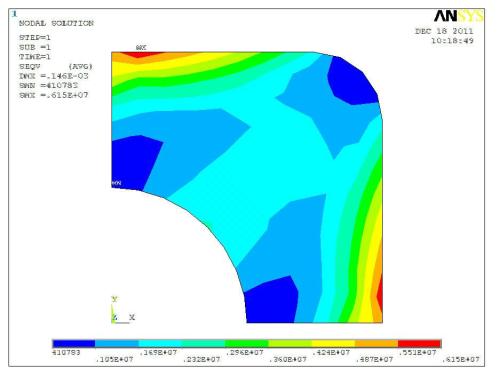

通過對實際擠壓-犁削過程的有限元分析，得出了如下三個結論：①犁削力集中作用在刀齒的切削刃上，切削刃和刀尖的強度較大；②在犁削力的有限元仿真實驗中，刃部并沒有發生大的塑性變形，變形量也沒有超出范圍，說明犁削力不會影響加工精度，刀齒不會產生局部斷裂；③采用有限元分析方法提高了操作的準確度，為進一步改進刀具提供了理論依據。
